Transformadores | Corriente - Protección (0,6kV)

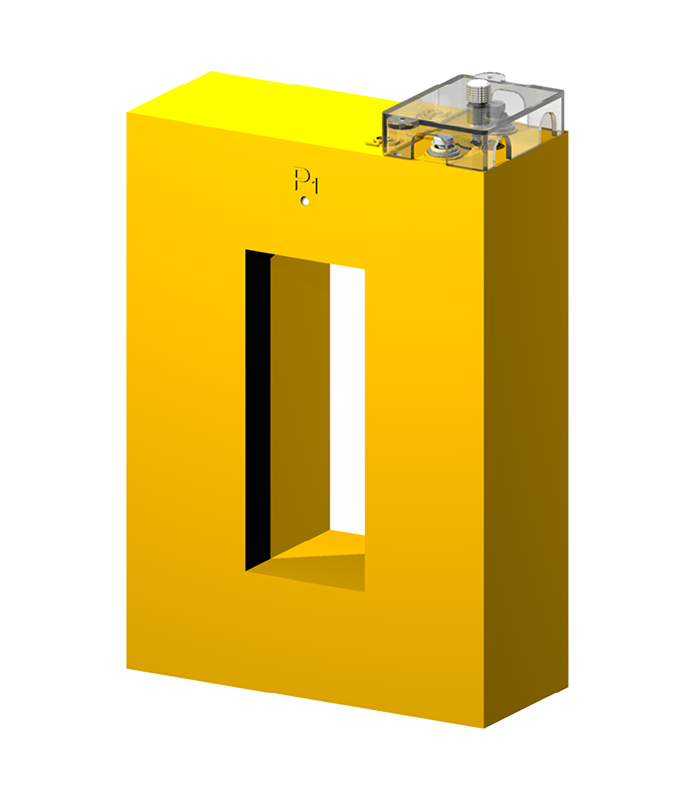

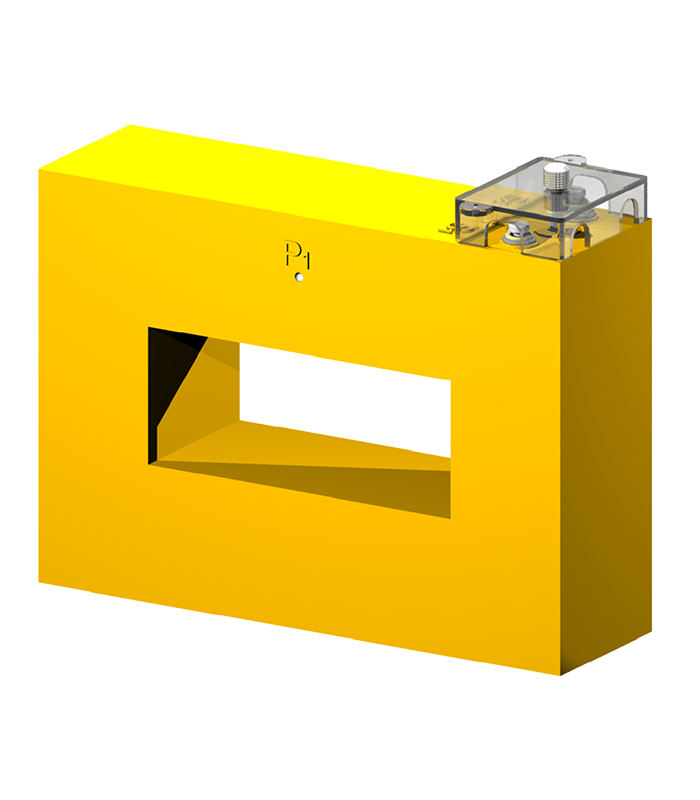

KR 1147P (V ou H)
El KR 1147 es un transformador de corriente para protección envolvente en resina, tipo barra, para baja tensión (0,72kV), con posiciones verticales y horizontales. Rango de Corriente primaria: 2.000A hasta 5.000A. Dimensión del producto: 190 x 135 x 70mm. Dimensiones de la ventana: 110x45mm. Clase de protección de 5P5, 5P10, 5P20, 10P5, 10P10 o 10P20 y una carga máxima de 12,5VA.
Para obtener más información, consulte la ficha tecnica del producto y el catálogo de transformadores.
- Medición
- Rango de Corriente Primaria: 100 -> 400A
- Diámetro de la Ventana: 24mm
- Ventana: 26x13mm | 32,5x7mm
- Dimensión: 66,7 x 70 x 23mm
- Clase de precisión: 0,6% | 1,2% | 3,0%
- Carga Máxima: 2,5VA
- Medición
- Rango de Corriente Primaria: 50 -> 800A
- Diámetro de la Ventana: 34 o 60mm
- Ventana: 41x11 o 65x30mm
- Dimensión: 122 x 129 x 70mm
- Clase de precisión: 0,3, 0,6 o 1,2%
- Carga Máxima: 12,5VA
- Medición
- Rango de Corriente Primaria: 100A -> 400A
- Diámetro de la Ventana: 34mm
- Ventana: 42x12 | 31x22,5mm
- Dimensión: 68 x 79 x 35,5mm
- Clase de precisión: 0,3, 0,6 o 3%
- Carga Máxima: 2,5VA
- Medición
- Rango de Corriente Primaria: 800 -> 4.000A
- Diámetro de la Ventana: 140mm
- Dimensión: 200 x 239 x 40mm
- Clase de precisión: 0,3%
- Carga Máxima: 12,5VA
- Protección
- Rango de Corriente Primaria: 300A -> 5.000A
- Diámetro de la Ventana: 134 o 160mm
- Dimensión: 235 x 235 x 100mm
- Clase de Protección: 5P5, 5P10, 5P20, 10P5, 10P10 o 10P20
- Carga Máxima: 100VA
- Protección
- Rango de Corriente Primaria: 200A -> 4.000A
- Diámetro de la Ventana: 60, 70 o 90mm
- Ventana: : 65x30, 78x30 o 105x50mm
- Dimensión: 206,5 x 215 x 70mm
- Clase de Protección: 5P10, 5P20, 10P5, 10P10 o 10P20
- Carga Máxima: 50VA
